Strahlschweißen – technische Ausstattung
Von wenigen Watt bis in den Kilowattbereich reicht unser Spektrum in der Lasermaterialbearbeitung mit den Verfahren Laserstrahlschweißen, Laserstrahlauftragschweißen, Laser-MSG-Hybridschweißen und Laserstrahlumschmelzen. Dafür stehen uns 2 Laserschutzzellen mit Robotersystemen sowie ein offener Handarbeitsplatz zur Verfügung. Eine Besonderheit stellt unsere Orbitaltechnik dar, mit welcher Stahlrohre im Baustellenbetrieb vollautomatisch und hochqualitativ mit dem Laser geschweißt werden können. Unser Portfolio der Strahlerzeuger wird von einer Mikroelektronenstrahlanlage abgerundet.
B. Eng., IWE Amadeus Aurin
Fachbereichsleiter Strahlschweißen
Fax amadeus.aurin(at)slv-halle.de
CLOOS Laserroboteranlage

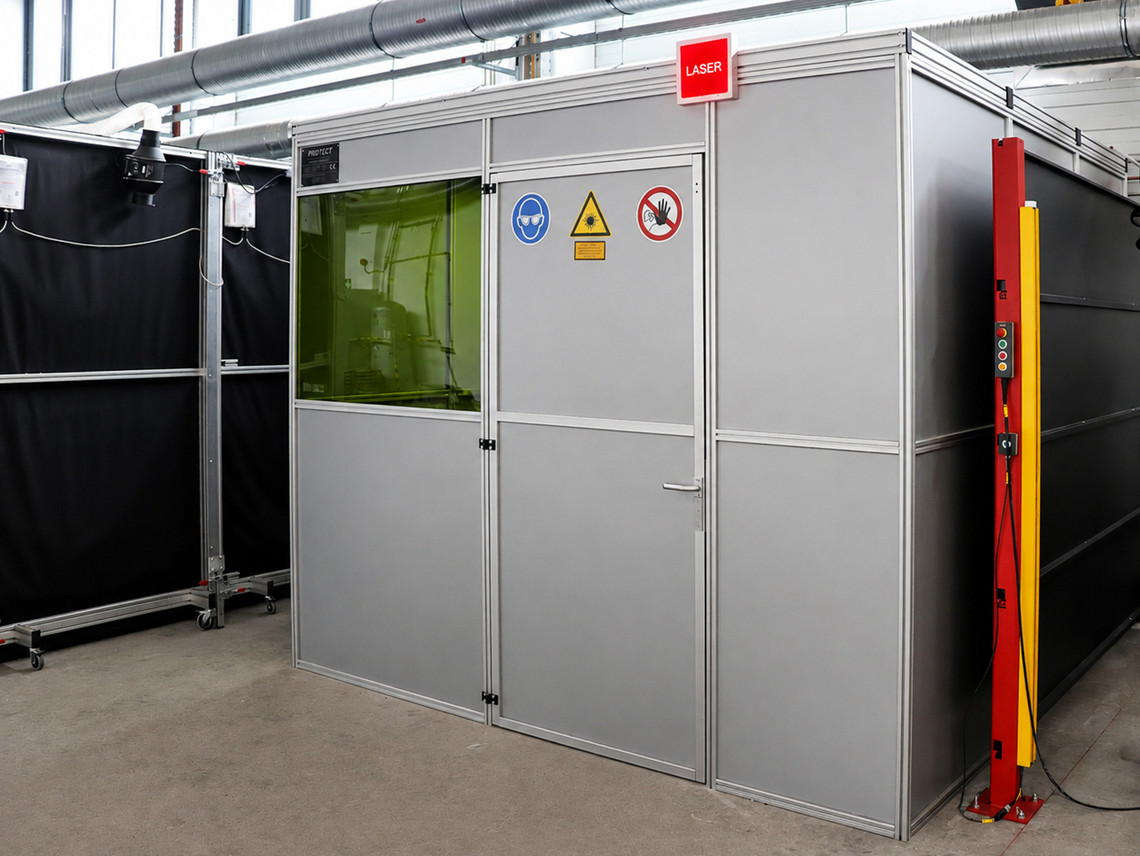

Die Laserschutzzelle beherbergt ein Roboterhandlingsystem QIROX von CLOOS, welches mit unseren Hochleistungslasern die Prozesse Laserschweißen und Laser-MSG-Hybridschweißen bedient.
Technische Details
- Faserlaser IPG YLS 12000C
- Diodenlaser Laserline LDF 15000-60
- Laserbearbeitungsköpfe mit unterschiedlichen Brennweiten
- 6-Achs-Knickarmroboter auf Linearachse mit Dreh-Kipp-Positionierer
- MSG-Stromquelle CLOOS QINEO PULSE 450 für das Laser-MSG-Hybridschweißen

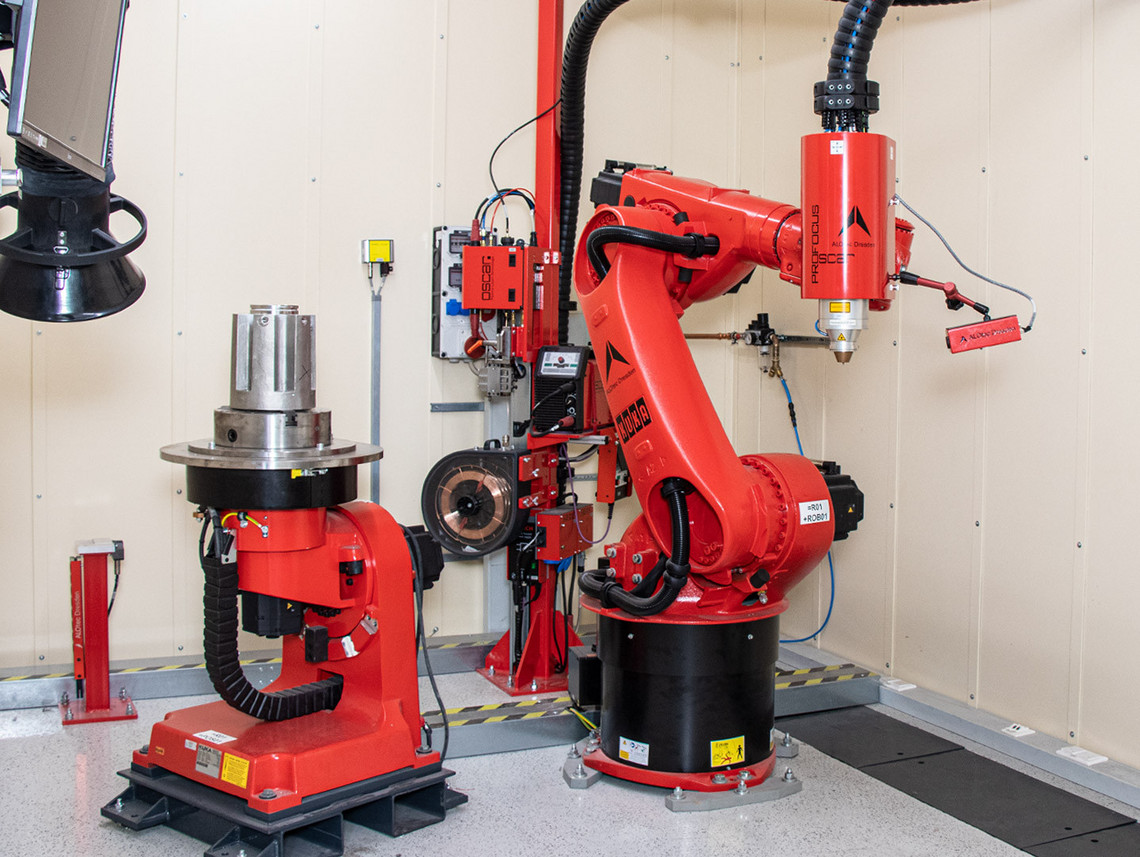

ALOtec Laserroboteranlage

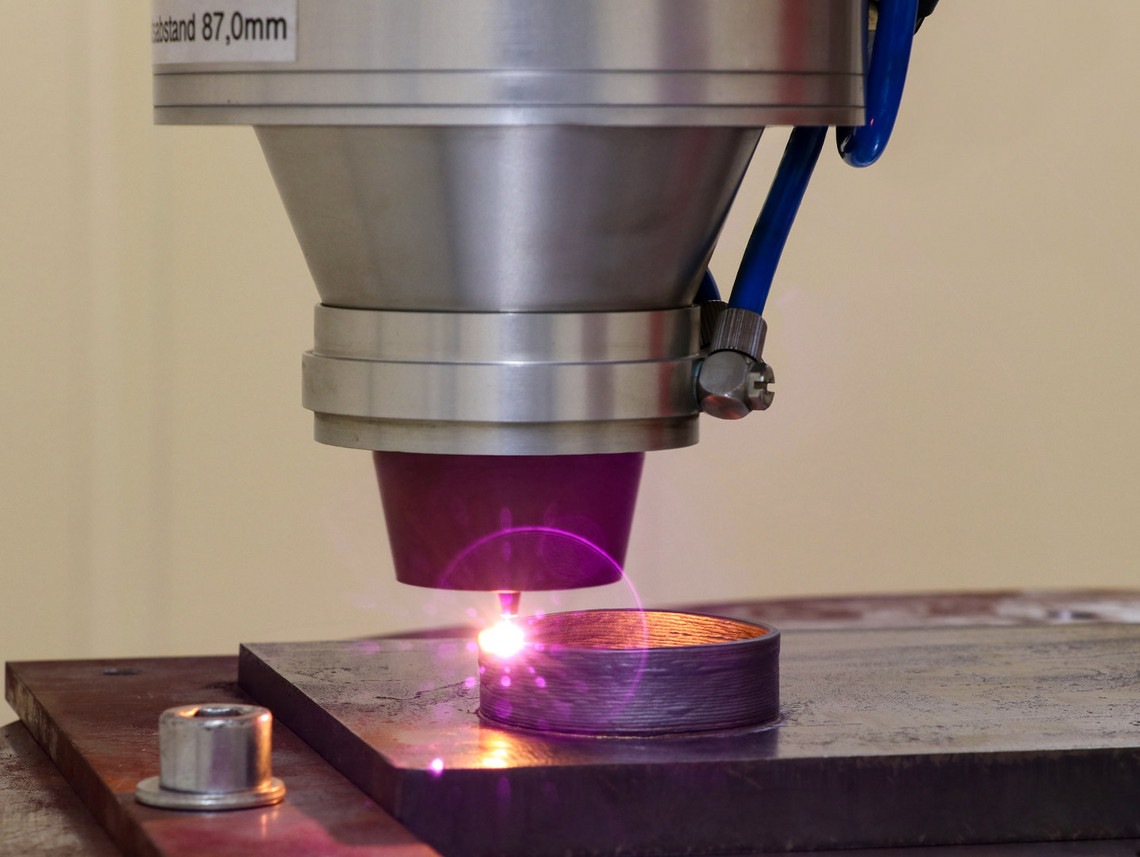

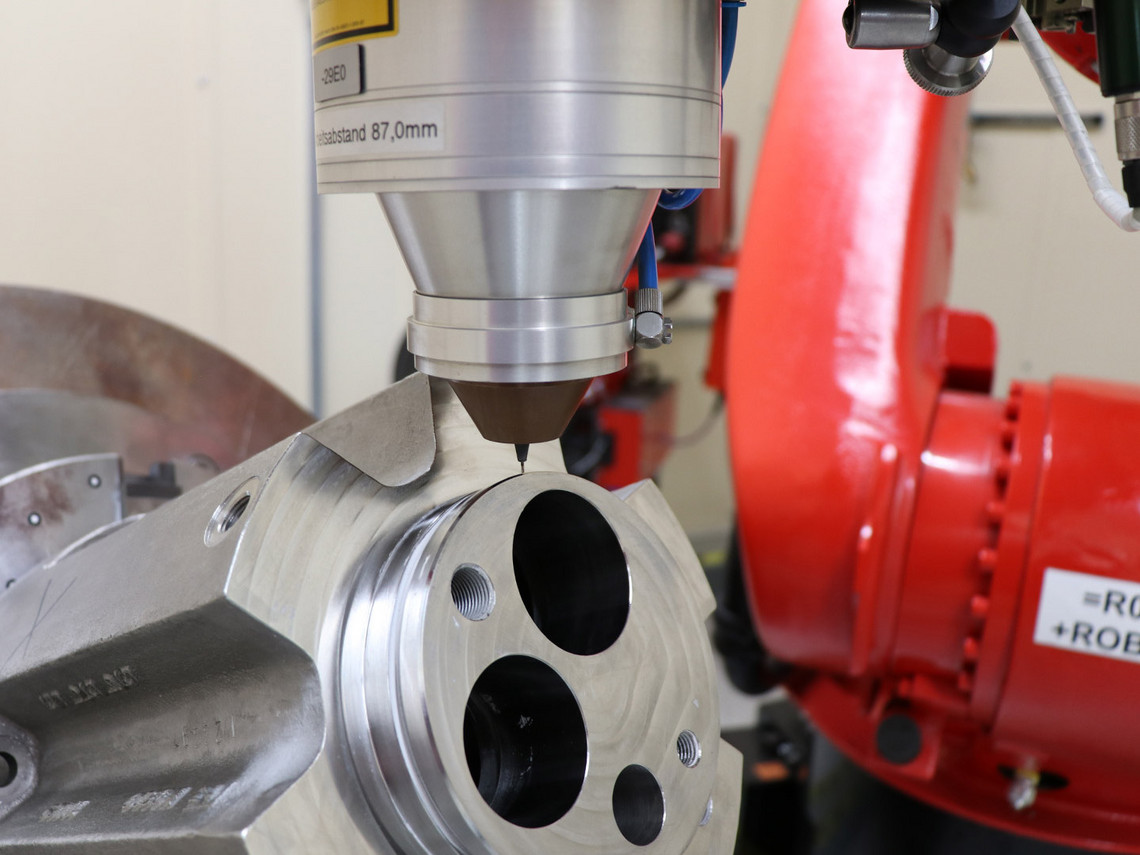

Diese Anlage kombiniert einen KUKA Präzisionsindustrieroboter mit dem ProFocus-Lasersystem der Firma Oscar PLT. Dieser Direktdiodenlaser mit koaxialer Drahtzufuhr erzeugt eine ringförmige Laserstrahlung direkt im Prozesskopf.
Technische Details
- ProFocus 1000 Lasersystem mit optionaler Drahtvorwärmung
- 6-Achs-Knickarmroboter mit Manipulator
- Integrierter optischer Sensor zum Bauteilscan
- Xiris XVC-1000 Prozessbeobachtungskamera
- Bauteile bis 3,5 m³

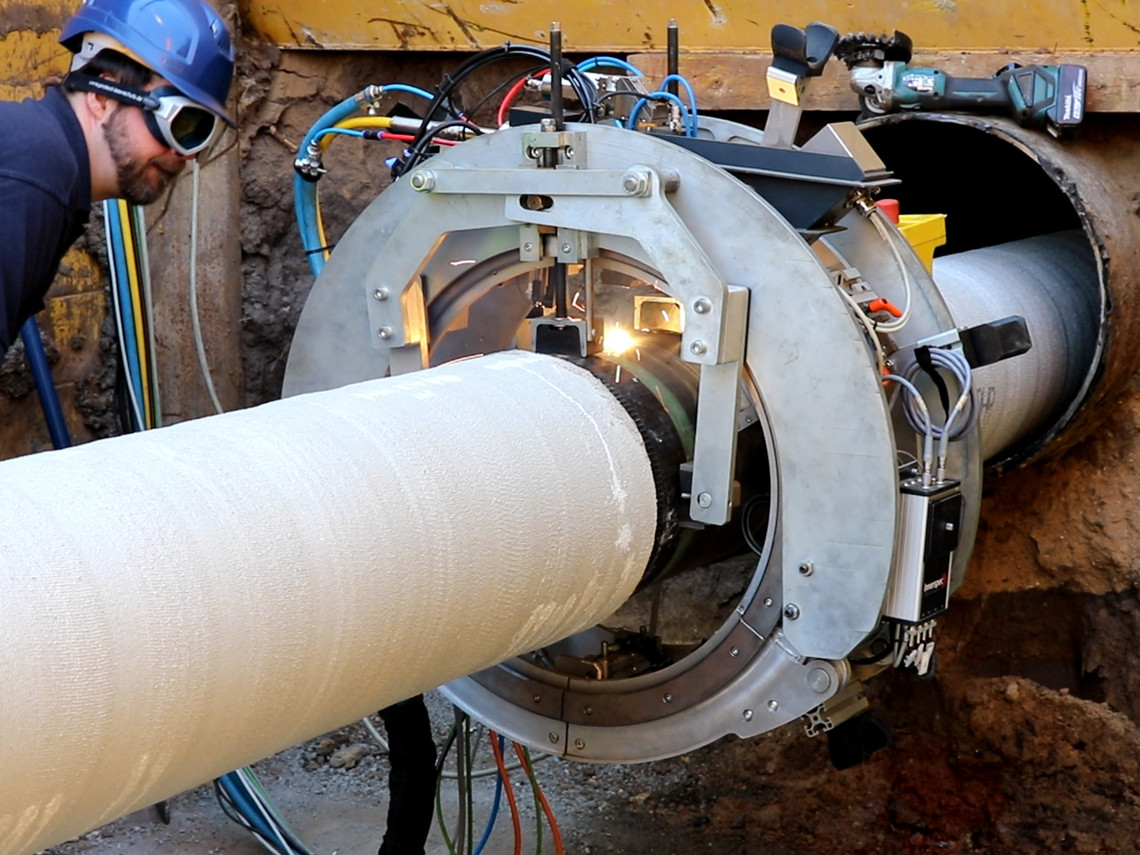

Laserorbitalzange
Aus Forschungsprojekten entstand diese mobile Orbitaltechnik, mit welcher Stahlrohre der Durchmesser 200 bis 400 mm und Wandstärken bis 9,5 mm vollautomatisch mit unserem 6 kW-Faserlaser geschweißt und sofort per Ultraschall geprüft werden können.
Technische Details
- Faserlaser IPG YLS 6000CT
- Orbitalschweißzange mit 2 Zusatzachsen für Fokuslage und laterale Position
- Visuelles Anlernen der Schweißbahn mittels Kamerasystem
- Prozessüberwachung durch Precitec LWM-System
- Vollautomatische UT-Prüfung der Schweißnaht per EMAT

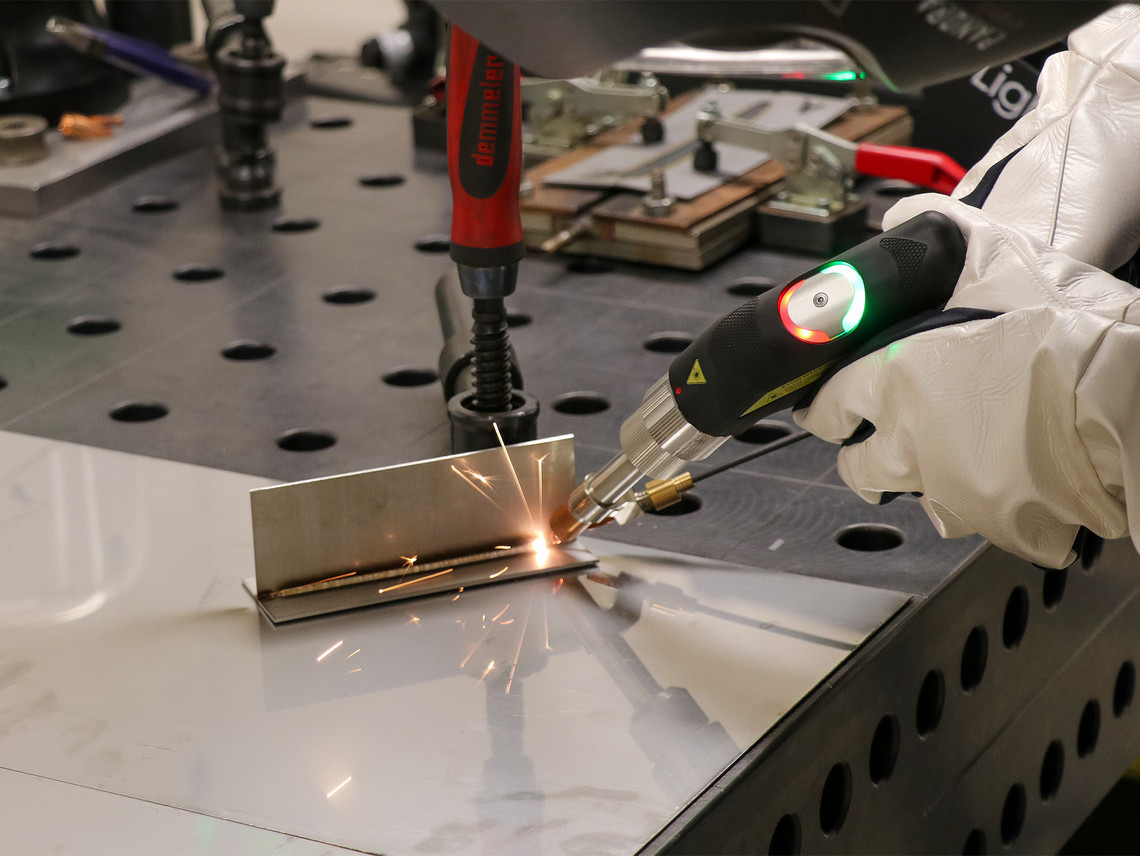

Handlaserarbeitsplatz
Mithilfe unseres Handlaserarbeitsplatzes können wir erfolgreich Schweißapplikationen im Dünnblechbereich bearbeiten. Die Zuführung von drahtförmigem Zusatzwerkstoff ermöglicht zudem komplexe Reparatur- und Auftragschweißungen.
Technische Details
- Gepulster Nd:YAG-Laser Alpha Laser AL300
- 3-Achs-Bearbeitungstisch AL-T500
- Zusätzliche Drehachse für die Bearbeitung von Rundteilen
- Manuelle oder automatische Schweißdrahtzuführung
- Prozessbeobachtung durch Leica-Stereomikroskop mit 10x Vergrößerung

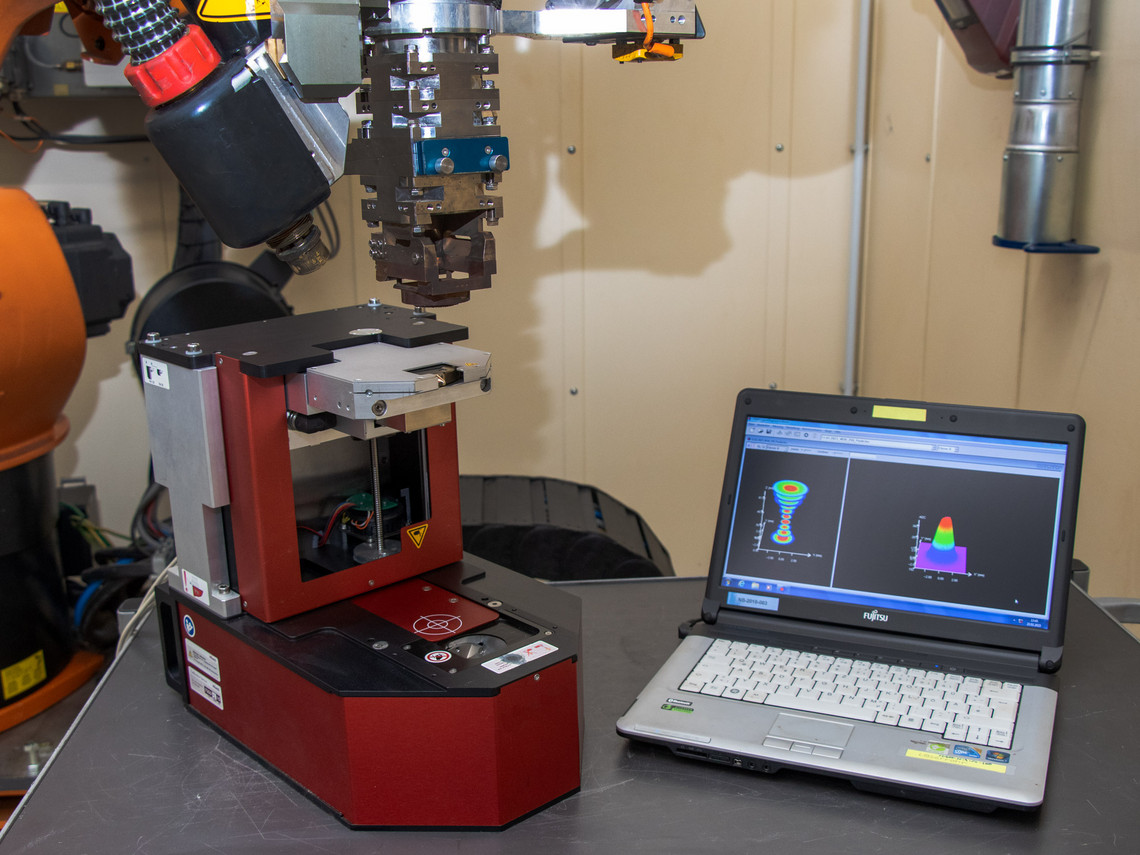

Laserstrahlmesstechnik
Zuverlässiges Laserschweißen bedingt die volle Kontrolle über die Strahlparameter. Für deren Überprüfung setzen wir Messtechnik ein, die es uns erlaubt, Leistungsverluste oder Änderungen der Strahlintensitäten genauestens zu bestimmen.
Technische Details
- Strahldiagnostikmessgerät FocusMonitor FM+ von Primes
- Leistungsmessgerät PowerMonitor PM von Primes
- Auswertung der Strahlparameter nach DIN EN ISO 11146-1
- Einsatzbefähigung für NIR- und CO2-Laser
- Zusätzliche Laserleistungsmessköpfe zur Quantifizierung von Streustrahlung

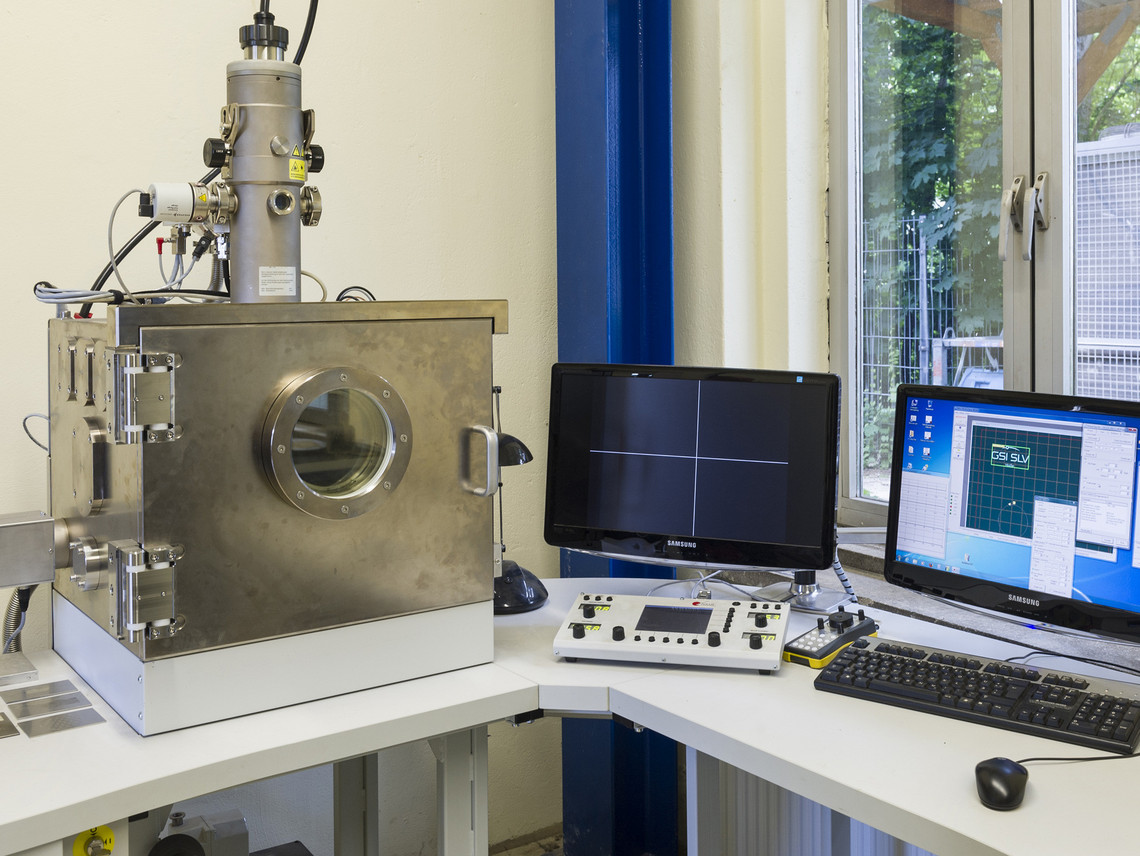

Mikroelektronenstrahlanlage
Schweißaufgaben mit besonderem Anspruch an die Schweißeignung und Genauigkeit lösen wir mithilfe unserer Mikroelektronenstrahlanlage. Metallische Werkstoffe können zudem artfremd besser als mit den herkömmlichen Verfahren gefügt werden.
Technische Details
- Mikroelektronenstrahlanlage Focus MEBW 60 L95
- Maximale Strahlleistung 2 kW bei Fokusdurchmesser < 50 µm
- Schweißen im Vakuum mit Absolutdruck < 4∙10-4 mbar
- Schnelle Strahlablenkung
- CNC-Steuerung für 2 Linearachsen und 1 Drehachse
